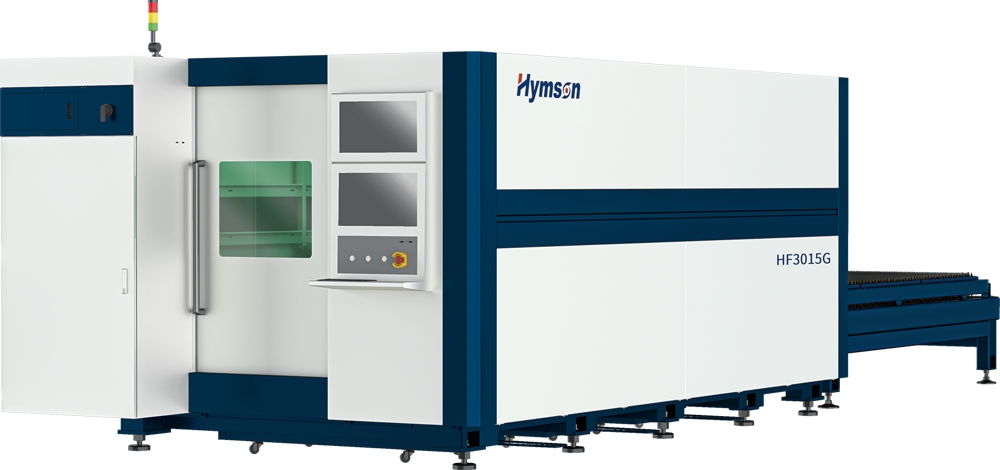

高速ファイバーレーザー切断機の3つのコアソリューション

金属加工業界で高効率と高精度を追求する生産管理者、エンジニア、あるいは経営者にとって、適切なレーザー切断機の選択は極めて重要な決断です。この記事では、Hymson社の高速ファイバーレーザー切断機を詳細に分析し、潜在的なユーザーにとって最も切実な疑問に答えます。その主要技術とは？これらの技術はどのようにして具体的な生産上のメリットにつながるのか？そして、どのような生産シナリオに最適なのか？

中心的な質問 1: 切削速度とコーナリング精度のバランスをどのように取るか?

実際の生産においては、「高速」だけでは意味がありません。特に複雑なパターンや鋭角な角を持つ部品を切断する場合、機械が角部での速度と加速度を効果的に制御できない場合、過剰な焼き付きや変形につながりやすく、完成品の品質を損なう可能性があります。

この高速切断機は、次の 2 つの主要技術を組み合わせることでこの課題に対処します。

1. 最大1.5Gの加速度：高い加速度により、カッティングヘッドは目標速度への到達と離脱がより速く行えます。多数の短い線分や複雑な輪郭を加工する場合、非切削待ち時間を大幅に短縮し、全体的な加工効率を直接的に向上させます。
2. 7Hzローパスフィルタリング：これは重要な制御技術です。高速動作時、特にコーナーでの急激な方向転換時に機械の振動や衝撃を「平滑化」します。7Hzのフィルタリング周波数により、機械は高速（1.5Gの加速度）を維持しながら、正確な切断経路を走行することができ、高速かつ滑らかなコーナー品質を実現します。

結論：この切断機は速度を盲目的に追求するのではなく、「高加速＋インテリジェントフィルタリング」を組み合わせることで、複雑な部品加工の品質を保証しながら、有効な生産効率を最大限に高めます。

中心的な質問 2: 長期にわたる大量生産において、安定性と一貫性をどのように確保するか?

機械が初期セットアップ時に良好なパフォーマンスを発揮するのは難しくありません。真の試練は、数時間、あるいは数日間連続運転した後も、同じ切断精度を維持できるかどうかです。熱は安定性にとって最大の敵です。

このマシンは、この問題に対処するために 2 層の保護を提供します。

1. 構造レベルの熱保護と応力緩和：

   • マシンベッド：高強度溶接鋼板から構成され、高温焼鈍処理が施されています。この処理の目的は、溶接時に発生する内部応力を除去し、経時的な温度変化によるマシンベッドの微小変形を防ぐことです。これにより、長期的な構造安定性が根本的に確保されます。
   • 保護: 内部はカスタムの耐熱素材で覆われており、 360°の全周熱保護を提供し、高出力切断によって発生する熱から機械構造を効果的に隔離します。

2. テクノロジーレベルのアクティブ補償：

   • 熱ダイナミック補正技術：これはインテリジェントなアクティブエラー補正機能です。このシステムは、熱によって引き起こされる装置の微細な変化を監視し、加工パラメータをリアルタイムで補正します。これにより、最初の部品から最後の部品まで、すべての部品が同じ精度で切断されることが保証されます。

結論:この装置は、「受動的な物理的保護 + 能動的なインテリジェント補償」の組み合わせにより、大量生産における最も根深い問題である精度の一貫性を解決し、それによって廃棄率を低減し、納品品質を保証することを目指しています。

コア質問 3: コアコンポーネントのパフォーマンスはどうですか? 保守と統合は簡単ですか?

機械の長期的な信頼性は、そのコアコンポーネントの品質と全体的な設計の健全性によって決まります。

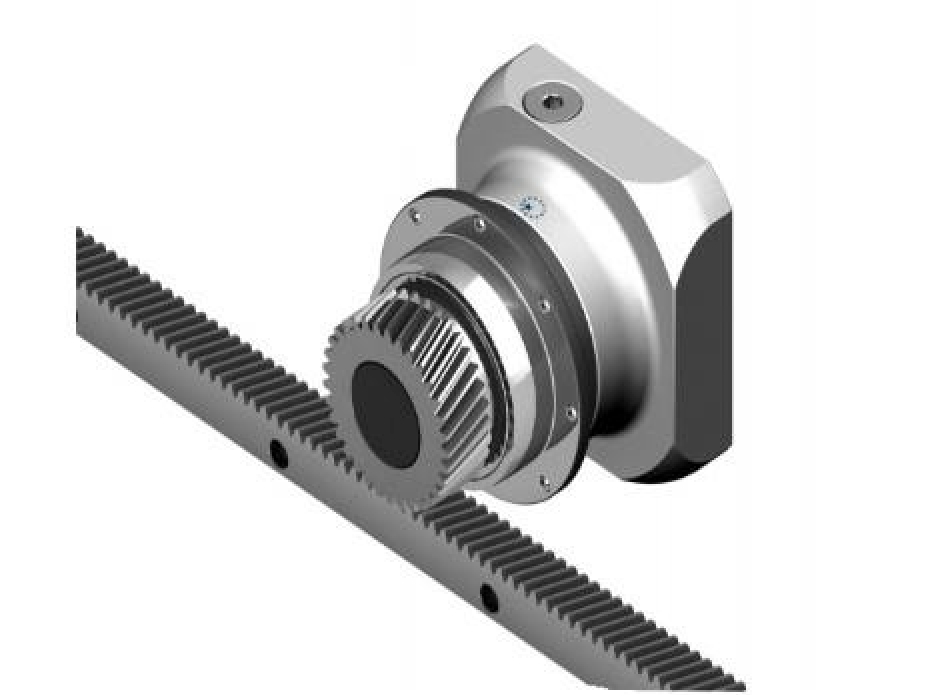

• 駆動システム：精密研磨されたラック＆ピニオンシステムとデュアルドライブガントリー構造を採用しています。この設計により、優れた噛み合いと駆動力が得られ、振動を効果的に低減し、1.5Gの高加速度を実現するための物理的な基盤を提供します。
• ビーム：特許取得済みのHymson引抜アルミビームを採用。その利点は「軽量」と「高剛性」を両立していることです。軽量であることでモーターの負荷を軽減し、高い動的応答性を実現します。一方、高剛性により高速移動時でも変形せず、切断精度を保証します。

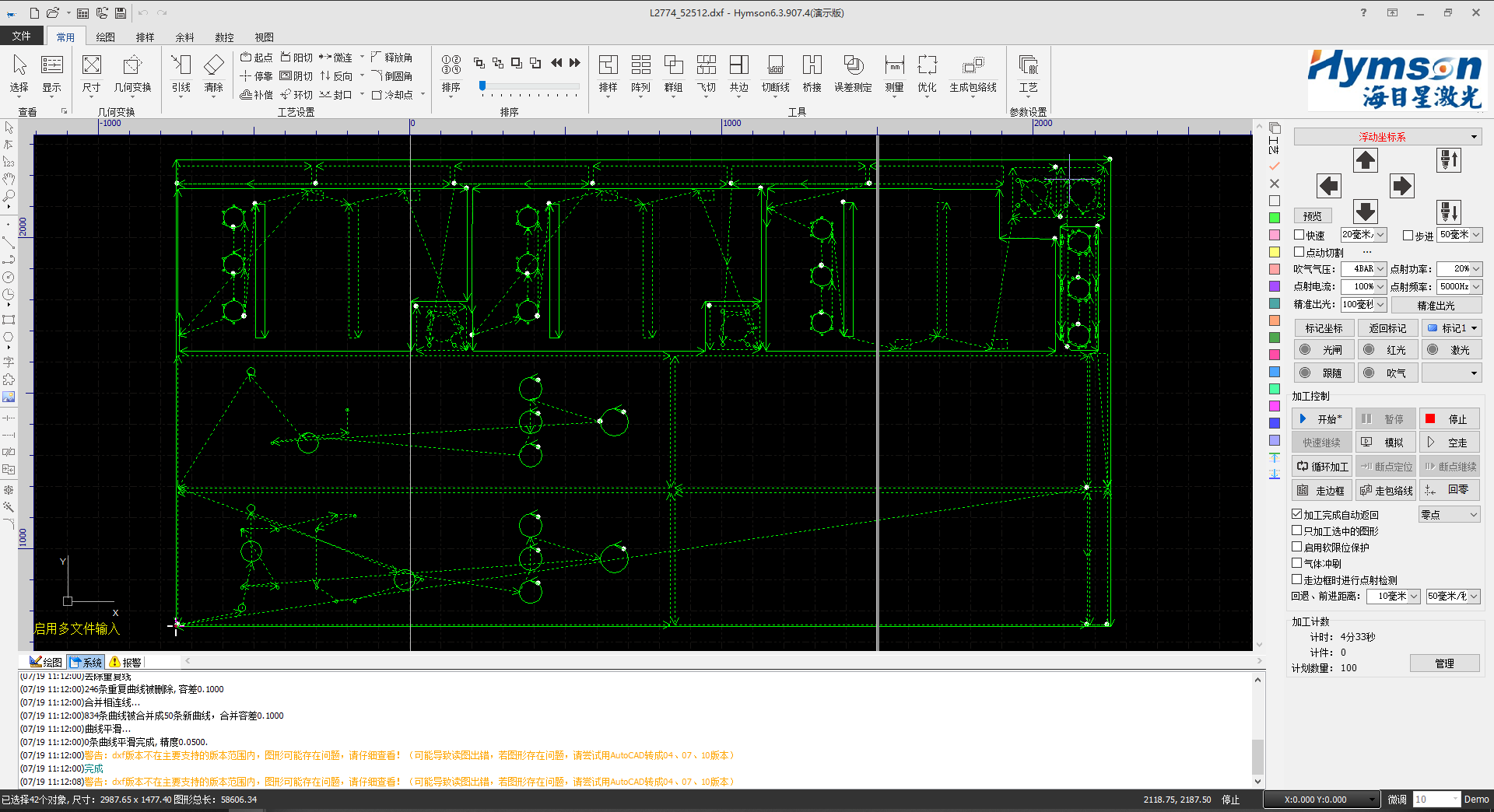

• 制御システム（FSCUT） ：これは機械の頭脳です。EtherCATバス制御をベースとし、極めて短い応答時間（≤100us）を実現し、コマンドの迅速かつ正確な実行を保証します。さらに重要なのは、自動ローディング／アンローディングシステムやFMS（フレキシブル製造システム）とのシームレスな統合を可能にするインターフェースを備えており、将来のインテリジェントなアップグレードにも対応可能です。
• 運用コストの考慮（ゾーン分離型集塵システム） ：従来の全領域集塵システムは、多くのエネルギーを消費し、効率が悪い場合が多いです。本機のゾーン分離型集塵システムは、カッティングヘッドが動作している領域のみを吸引します。これにより、集塵経路が短くなり、吸引力が強くなるため、エネルギー消費を抑えながら、より効果的な集塵効果が得られます。

技術仕様の概要

以下は 2 つの主要モデルの主なパラメータであり、直接比較してワークショップを計画するのに役立ちます。

Hymson社の高速ファイバーレーザー切断機は、単なる高性能ハードウェアの集合体ではありません。製造業における効率性、精度、安定性、そして長期的な運用コストといった根本的な課題を、相互に連携した一連の技術と構造設計を通して解決する、体系的なソリューションです。特に、加工品質と生産効率に対する高い基準を持ち、将来的な自動化へのアップグレードも考慮した長期安定稼働が可能な機械を必要とする金属加工事業に最適です。
