金属板レーザー切断：基礎知識の総合ガイド

精密製造の新時代

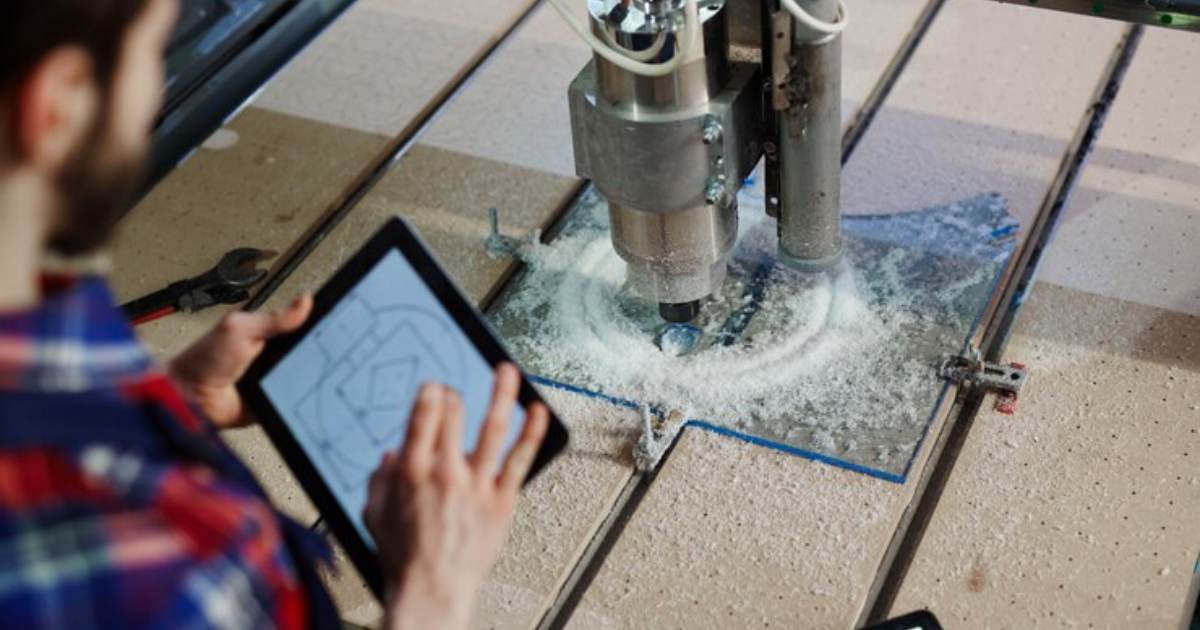

現代の産業において、原材料を迅速かつ高精度に、複雑で機能的な部品へと加工する能力は極めて重要です。この能力の中核を成すのが、サブトラクティブ・マニュファクチャリングと呼ばれる技術です。これは、大きな部品から材料を部分的に削り取り、最終的な形状を得る技術です。伝統的なフライス加工や旋削加工から、高度なコンピュータ制御プロセスに至るまで、サブトラクティブ・マニュファクチャリングは私たちの世界を支えてきました。

これらの技術の中でも、板金レーザー切断は工業製造の礎として台頭しています。これは大きな飛躍であり、比類のない精度、速度、そして設計の自由度を提供します。このプロセスでは、高集光光線を用いて板金を切断、彫刻、またはマーキングし、デジタル設計を微細な精度で物理的な部品へと変換します。その産業的重要性は計り知れません。航空宇宙、自動車、建設、エレクトロニクス、その他数え切れないほど多くの分野における部品製造の原動力となっています。

この記事では、板金レーザー切断の基本原理と歴史的発展から、実用的な設計上の考慮事項、そして将来展望まで、包括的に解説します。エンジニア、デザイナー、経営者、あるいは単に現代の製造業に興味がある方など、どなたでもこの革新的な技術の本質を理解できるでしょう。

板金レーザー切断とは何ですか？

板金加工とは、平らな金属板から部品や構造物を作るプロセスです。曲げ、折り曲げ、溶接、そして最も重要なのは、最初の平面パターンの切断といった様々な技術が用いられます。板金加工とレーザー切断は互いに密接な関係にあり、レーザー切断は、精密で複雑な2Dプロファイルを作成し、それを3D構造物へと成形するための理想的な方法を提供します。

動作原理：光を切削工具として利用する

レーザー切断の原理は、高出力レーザーの出力を、通常は光学系を介して切断対象材料に照射することです。このプロセスは、制御された一連の動作によって進行します。

1. レーザー ビーム生成:レーザー共振器 (光源) は、強力で単色のコヒーレントな光線を生成します。
2. 集束：一連のミラーと集束レンズによって、このビームは金属板表面の極めて小さな正確な点に集束されます。この集束により、エネルギー密度が劇的に向上します。
3. 材料の除去:焦点における強力な熱エネルギーにより金属が急速に加熱され、溶解、燃焼、または蒸発します。
4. アシストガスジェット：同時に、アシストガス（酸素、窒素、アルゴンなど）の同軸ジェットが切断領域に噴射されます。このガスジェットには主に2つの機能があります。溶融または蒸発した材料を切断経路（「カーフ」と呼ばれる）から吹き飛ばすことと、場合によっては化学反応に関与して切断プロセスを促進することです。

CNCの利点：デジタルから物理へ

レーザーカッティングを単なるツールから現代の製造業の原動力へと押し上げたのは、コンピュータ数値制御（CNC）との統合です。CNCシステムはレーザーカッターの頭脳として機能します。デジタル設計ファイル（通常はCAD（コンピュータ支援設計）図面）を解釈し、機械のモーションコントロールシステムへの一連の正確な指示に変換します。これにより、カッティングヘッドは複雑な経路を非常に高い精度と再現性で追跡することができ、数千個もの同一部品を、わずか数ミリメートルの許容差で製造することが可能になります。

板金レーザー切断の歴史

レーザー切断の歩みは、科学的発見が産業界のニーズを満たす物語です。

• 1960年：物語はヒューズ研究所のセオドア・メイマンから始まります。彼は合成ルビー結晶を用いて、世界初の実用的なレーザーを開発しました。当初は「問題解決型レーザー」と呼ばれていましたが、その可能性はすぐには明らかではありませんでした。
• 1965年：この「ソリューション」の最初の実用化がウェスタン・エレクトリック・エンジニアリング・リサーチセンターで実証されました。レーザーを用いてダイヤモンドダイスに穴を開けるという、従来の方法では非常に困難で時間のかかる作業が行われました。これにより、レーザーが極めて硬い材料にも適用できることが証明されました。
• 1967年：英国で初めてガスアシストレーザー切断技術が開発され、酸素ジェットアシストCO2レーザーを用いて厚さ1mmの鋼板を切断しました。これが産業用金属切断の真の幕開けとなりました。
• 1970年代：初の量産対応CNCレーザー切断機が市場に登場しました。これらの初期のシステムは主にCO2レーザーを動力源としており、大型で高価であったにもかかわらず、航空宇宙産業など、板金の複雑な切断を必要とする産業に革命をもたらしました。
• 1990年代～2000年代： CO2レーザー技術が成熟し、高出力と優れたビーム品質が標準となりました。この時期には、Nd:YAGなどの固体結晶レーザーも、特に高出力パルスアプリケーションにおいてニッチな市場を確立しました。
• ファイバーレーザー革命（2000年代半ばから現在）：近年における最も重要な進化は、ファイバーレーザーの商業化と急速な普及です。優れたエネルギー効率、最小限のメンテナンス要件、そして薄板から中板までの金属を切断する際の並外れた速度により、ファイバーレーザーは多くの用途でCO2レーザーを追い越し、コスト削減とレーザー切断技術の普及拡大を実現しました。

金属板切断に使用されるレーザーの種類

レーザーカッターの「レーザー」は、万能な部品ではありません。レーザー光源（共振器）の種類によって、機械の性能、効率、そして最適な用途が決まります。金属切断に使用される主なレーザーの種類は、ファイバーレーザー、CO2レーザー、クリスタルレーザーの3種類です。

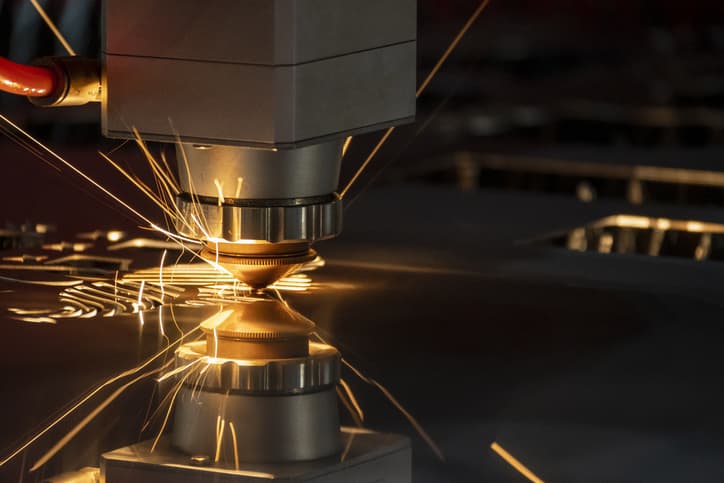

1. ファイバーレーザー

• 原理：ファイバーレーザーは固体レーザーの一種です。まず、励起ダイオードが光を発生させ、その光はフレキシブルな光ファイバーに導かれます。この光ファイバーには希土類元素（典型的にはイッテルビウム）が添加されています。光ファイバー自体がレーザー媒体として機能し、光を増幅して最終的に強力なレーザービームを生成します。ビームは完全にファイバー内に閉じ込められ、伝送されるため、複雑なミラーシステムは不要です。
• 適用範囲：薄板から中厚（最大約25mmまたは1インチ）の金属を切断する主要な技術です。CO2レーザーの光学系に損傷を与える可能性のある、アルミニウム、真鍮、銅などの反射率の高い金属の加工に優れています。
• 長所:
  • 高効率:比類のない壁コンセント効率 (多くの場合 30% 以上) により、電力消費と運用コストが削減されます。
  • メンテナンスの手間が省ける：ビームパスに可動部品やミラーがないため、アライメント調整は不要です。ポンプダイオードの寿命は非常に長くなります。
  • 高速:ファイバーレーザーの波長は短いため、金属に吸収されやすく、薄い材料の切断速度が大幅に速くなります。
  • コンパクトな設置面積:大型のガス共振器キャビネットがないため、マシンはよりコンパクトになります。
• 短所:
  • 高出力 CO2 レーザーは厚板の切断が可能で、非常に厚い材料 (>20mm) でもより滑らかで高品質のエッジ仕上げを実現できます。
  • 価格は継続的に下がっていますが、初期投資コストは高くなる可能性があります。

2. CO2（二酸化炭素）レーザー

• 原理： CO2レーザーは、ガスを充填した管に電流を流すことでビームを生成します。混合ガスは通常、二酸化炭素、ヘリウム、窒素から構成されます。励起されたCO2分子は赤外線を発生し、この赤外線は管の両端にあるミラー間で反射され、コヒーレントなレーザービームへと増幅されます。

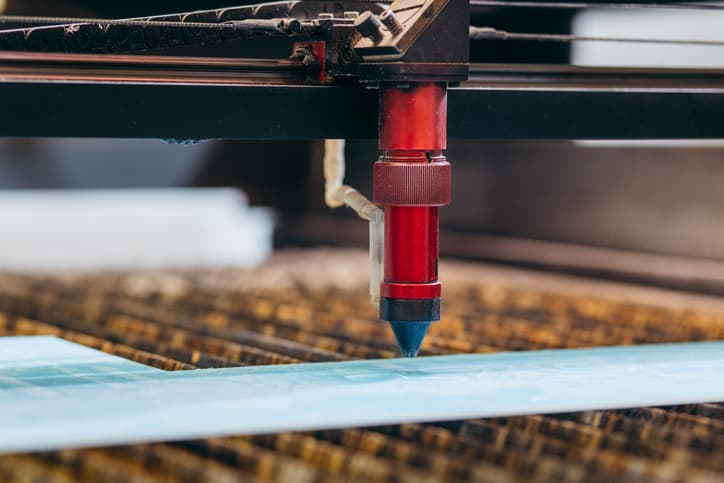

• 適用範囲： CO2レーザーはまさに万能型です。厚板鋼（25mm以上）の切断に優れ、滑らかでサテンのような仕上がりの優れたエッジ品質を実現します。また、木材、アクリル、皮革、プラスチックなどの非金属材料の切断にも最適な技術です。
• 長所:
  • 優れた刃先品質:特に厚い材料では、非常に滑らかでバリのない切断面が得られます。
  • 汎用性:金属および非金属材料の幅広い範囲を処理できます。
• 短所:
  • 効率が低い:壁コンセントの効率は通常 10% 程度で、エネルギー コストが高くなります。
  • 高い運用コスト:定期的なガス補充が必要であり、電力消費も高くなります。
  • メンテナンスが重要:ビームパスはミラーに依存しており、ミラーは完全に清潔に保たれ、調整されている必要があるため、熟練した技術者による定期的なメンテナンスが必要です。
  • より大きな設置面積:ガス共振器と関連機器には、より大きな床面積が必要です。

3. 結晶レーザー（Nd:YAGおよびNd:YVO）

• 原理：これらも固体レーザーですが、ドープファイバーの代わりに、固体結晶（ネオジムドープイットリウムアルミニウムガーネットまたはネオジムドープイットリウムオルトバナデート）をレーザー媒体として使用します。この結晶は、高強度ランプまたはレーザーダイオードによって励起（「ポンピング」）され、ビームを生成します。
• 用途：歴史的には、非常に厚い材料や反射率の高い材料の切断および溶接に使用されてきました。パルスモードでは非常に高いピーク電力を供給できます。
• 長所:
  • 高いパルスエネルギーにより、特定の掘削および溶接用途に適しています。
• 短所:
  • 非常に非効率的:壁コンセント効率が最も低い (多くの場合 2 ～ 3%)。
  • メンテナンスの手間がかかりすぎる:ポンプランプの寿命は非常に短いため、頻繁に交換する必要があり、コストもかかります。
  • ほとんどの板金切断アプリケーションでは、より効率的で信頼性の高いファイバー レーザー テクノロジがほぼ完全に取って代わりました。

3つの板金レーザー切断プロセス

レーザーの種類以外にも、切断プロセス自体は材料の除去方法によって分類できます。これは主に、使用するアシストガスの種類によって決まります。

1. レーザービーム溶融切断（メルトアンドブロー）

• プロセス：フュージョンカッティングでは、レーザービームのエネルギーは焦点にある金属を溶融するためにのみ使用されます。その後、高圧の不活性ガス（通常は窒素またはアルゴン）を噴射し、溶融した材料を切断面から強制的に排出します。
• 特徴：ガスは不活性であるため、切断刃と化学反応を起こしません。そのため、酸化物のない、きれいな、そして多くの場合光沢のある切断刃が得られ、二次加工をすることなくすぐに溶接や塗装が可能です。最高品質の仕上がりを実現するための最適な方法です。
• 適用可能なシナリオ:酸化を防ぎ、材料の純度を維持することが重要なステンレス鋼、アルミニウム、およびそれらの合金の切断に不可欠です。

2. レーザー火炎切断（酸素切断）

• プロセス：このプロセスでは、酸素をアシストガスとして使用します。レーザービームはまず、材料（通常は軟鋼）を発火温度（約1000℃）まで加熱します。次に、純酸素のジェット噴射が鉄と発熱反応（発熱反応）を引き起こし、効果的に燃焼させます。レーザーの主な役割は、この制御された燃焼を開始し、誘導することです。
• 特徴：発熱反応による追加エネルギーにより、特に厚い炭素鋼において、切断速度が大幅に向上します。得られた刃先には薄く黒い酸化層が残りますが、その後の溶接やコーティングの前に除去する必要がある場合があります。
• 適用可能なシナリオ:完全に酸化物のない刃先よりも速度とコスト効率が重要な、軟鋼および低合金炭素鋼を切断するための主力プロセス。

3.レーザービーム昇華切断（気化切断）

• プロセス：昇華切断では、非常に高エネルギー密度のレーザービームを用いて材料を急速加熱し、液体（溶融）相をほとんど、あるいは全く残さずに固体から気体へと直接蒸発させます。生成された蒸気はアシストガスによって吹き飛ばされます。
• 特徴：このプロセスは、熱影響部（HAZ）を最小限に抑え、バリのない非常に高品質な切断面を実現します。ただし、材料を蒸発させるには、単に溶かすよりも多くのエネルギーが必要となるため、溶融切断や火炎切断よりもはるかに時間がかかり、多くのエネルギーを必要とします。
• 適用可能なシナリオ：一般的な板金加工ではあまり一般的ではありません。プラスチック、特定の複合材、木材の切断、医療用ステントや電子部品の製造など、薄い材料に対する極めて高い精度と最小限の熱応力が求められる特殊な用途に使用されます。

板金レーザー切断の利点

レーザー切断が広く採用されているのは、従来の方法に比べて魅力的な一連の利点があるためです。

• 高精度と複雑性:レーザーは ±0.1mm (0.004 インチ) という厳しい許容誤差を実現できるため、他の方法では不可能な非常に複雑な形状や微細な特徴を作成できます。
• 高い材料利用率：レーザービームは非常に狭いカーフ（切断幅）を生成します。これにより、一枚の金属板上に部品を非常に密集させて配置することができ、スクラップ材を最小限に抑え、コストを削減します。
• 汎用性： 1台のレーザー切断機で、様々な金属（鋼、ステンレス鋼、アルミニウム、真鍮、銅）と様々な厚さの材料を加工できます。また、切断、マーキング、エッチングなど、複数の工程を1回のセットアップで実行できます。
• 低消費電力:これは特に最新のファイバー レーザーに当てはまり、エネルギー効率が非常に高いため、古いレーザー技術や他の機械に比べて運用コストが低く、環境への影響も小さくなります。
• 材料へのダメージを最小限に抑える：レーザー切断は非接触加工です。熱は極めて局所的であるため、熱影響部（HAZ）は極めて小さくなります。これにより、熱による歪みや反りが最小限に抑えられ、特に薄肉部品や繊細な部品にとって重要です。

板金レーザー切断の欠点

多くの利点があるにもかかわらず、レーザー切断には限界がないわけではありません。

• 熟練したオペレーターが必要：産業用レーザーカッターの操作とメンテナンスには専門的な訓練が必要です。最適なパフォーマンスと安全性を確保するには、パラメータの設定、メンテナンス、問題のトラブルシューティングを行う熟練した技術者が必要です。
• 金属板厚の制限：高出力レーザーは非常に厚い板（50mm以上）を切断できますが、実用上の限界があります。極端に厚い金属の場合、プラズマ切断やウォータージェット切断などの他の加工方法の方が効率的または費用対効果が高い場合があります。
• 有害な煙とガス：切断工程では金属が蒸発し、吸入すると有害な煙と粒子状物質が発生します。堅牢な換気・濾過システムは、安全要件として必須です。
• 高額な初期投資:工業グレードのレーザー切断システムを購入するための資本コストは大きく、あらゆるビジネスにとって大きな投資となります。

レーザーカット部品の設計ヒント

レーザー切断技術を最大限に活用し、部品の製造性とコスト効率を確保するには、次の設計のベスト プラクティスに従ってください。

• 細部のサイズと材料の厚さ：重要な経験則として、切り抜き形状（穴やスロットなど）の最小サイズは、材料の厚さよりも小さくしてはいけません。例えば、厚さ3mmの鋼板の場合、設計すべき最小の穴の直径は3mmです。より小さな細部を切削しようとすると、吹き抜けや不完全な切削につながる可能性があります。
• カーフ補正：レーザービームは少量の材料を削り取り、カーフと呼ばれる切断幅を作り出します。カーフ幅は狭いですが、連結部品や圧入アセンブリなど、厳しい公差が求められる設計では、このカーフ幅を考慮する必要があります。製造パートナーは、お客様の機械の具体的なカーフ値についてアドバイスいたします。
• 材料の選択：レーザー切断に適した材料を選択してください。標準グレードの軟鋼、ステンレス鋼、アルミニウムは、きれいに、かつ予測通りに切断できます。研磨されたアルミニウムや銅など、反射率の高い材料は切断が難しく、より強力なファイバーレーザーが必要になる場合があることにご注意ください。
• 間隔とネスティング：シート上の部品間に十分な間隔を空けてください。一般的な目安としては、個々の部品の輪郭線間の距離を、少なくとも材料の厚さと同じに保ってください。これにより、熱による変形を防ぎ、切断中のシートの安定性を確保できます。
• 文字と彫刻：文字全体をカットする場合は、「ステンシル」フォントを使用します。これらのフォントには、文字の内側の部分（「O」、「A」、「B」など）が飛び出さないよう、小さなブリッジが付いています。彫刻する文字には、シンプルで太字のサンセリフフォントを使用すると、明瞭性が向上します。
• 製造コストを削減するためのヒント:
  • 簡素化：不要な複雑さを避けましょう。削減するたびに時間とコストが増加します。
  • コーナーRの追加：鋭い内側のコーナーは応力が集中する箇所です。小さなR（フィレット）を追加すると、部品の強度が向上し、レーザーによる切断がよりスムーズかつ迅速に行えます。
  • 標準ゲージの使用:標準の材料の厚さで設計し、特注の材料コストを回避します。
  • 部品の統合:可能であれば、溶接する必要のある複数の単純な部品ではなく、曲げて形を作ることができる単一のより複雑な部品を設計します。

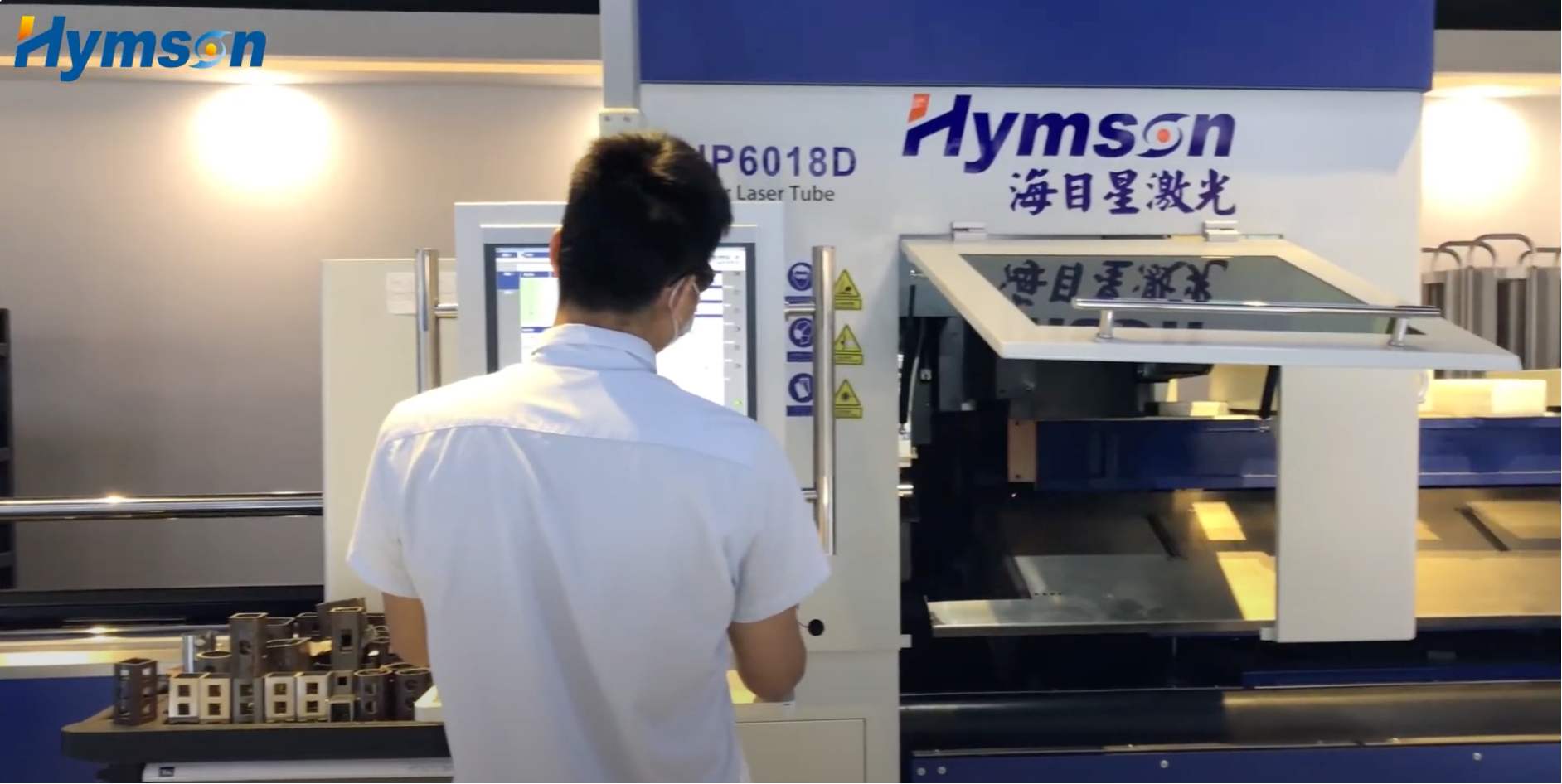

おすすめのオンラインレーザー切断サービス：Hymson Laser

サービスプロバイダーや機械メーカーを選ぶ際には、確立されたリーダー企業との提携が不可欠です。2008年に設立されたHymson Laserは、レーザーとオートメーションの分野に大きく貢献してきました。現在、同社は世界をリードするレーザーおよびオートメーション機器の統合ソリューションプロバイダーであり、国家レベルのハイテク企業として確固たる地位を築いています。

Hymsonは、様々な業界の板金用途をターゲットに、プロフェッショナルで高品質な製品ラインナップとサービスを提供しています。レーザープレートカッター、レーザーパイプカッター、レーザー溶接機、レーザー自動化ソフトウェアといった包括的なレーザー自動化ソリューションを含む包括的な製品ラインナップを提供しています。これらのソリューションは、エンジニアリング機械、建設機械、農業機械、石油機械、電気製造、自動車製造、航空宇宙といった要求の厳しい業界で広く利用されています。金属レーザー切断のリーディングメーカーとして、Hymsonは機器とその応用分野の両方に精通しています。

Hymson Laserを選ぶ理由

Hymson のテクノロジーは、効率性、信頼性、インテリジェンスを重視して設計されており、ユーザーに具体的なメリットをもたらします。

● インテリジェントな集塵システム：この先進的なシステムは、作業エリアのみに吸引力を集中させます。換気効果を高め、作業環境の安全性を高めるだけでなく、カッティングベッド全体を換気しないため、エネルギーも節約できます。

● インテリジェントガス制御システム：ガスは大きな運用コストとなります。Hymsonのインテリジェントシステムは、材料と切断速度に基づいてガス流量を最適化し、従来のシステムと比較して最大50%のガス消費量を削減できます。

● オートフォーカス：カッティングヘッドは正確、高速、そしてスマートです。素材の種類や厚さに合わせて焦点を自動調整するため、手作業によるセットアップ時間を短縮し、毎回完璧なカットを実現します。

● 全自動潤滑システム：このシステムは、プログラムされた間隔でギアとラック機構に自動的に潤滑油を供給します。実質的にメンテナンスフリーであるため、ダウンタイムを削減し、重要な動作部品の寿命を延ばします。

● グローバル サポート: Hymson 機器への投資は、世界中の工場でトレーニングを受けたエンジニアによる設置、トレーニング、継続的なサポートによって支えられており、投資に対する最大の利益が得られることを保証します。

結論

板金レーザー切断は、ニッチな技術から現代の製造業に欠かせない柱へと進化を遂げました。CO2レーザーの黎明期から、高効率ファイバーレーザー革命による現在の技術革新に至るまで、この技術は精度、速度、効率の限界を絶えず押し広げてきました。これにより、設計者やエンジニアは、複雑なデジタルコンセプトを精密な物理部品へと変換する、かつてない自由を手に入れました。

技術概要：ファイバーレーザーは、高効率と低メンテナンス性により、薄板から中板までの金属切断において現在主流となっています。一方、CO2レーザーは、極厚板や非金属材料の切断において独自の優位性を維持しています。溶融切断、火炎切断、昇華切断といった様々な切断プロセスを理解することは、特定の材料と品質要件に適したアプローチを選択する上で不可欠です。

サービスの推奨事項:新しい機器のアウトソーシングや投資を検討している企業に対して、 Hymson Laserなどの業界リーダーは最先端の技術ソリューションとグローバル サポートを提供し、ユーザーがレーザー テクノロジーの可能性を最大限に活用できるようにします。

読者へのアドバイス：初めて機械の購入を検討されている場合でも、外部委託による試作を検討されている場合でも、レーザー切断の基本原理、利点、そして設計上の制約を理解することが成功の鍵となります。優れた設計プラクティスに従い、適切なパートナーを選択することで、この強力な技術を競争上の優位性へと転換することができます。

質疑応答

1. レーザーで切断できる金属の厚さはどのくらいですか?

これはレーザーの出力と種類によって異なります。高出力（例：12kW以上）のファイバーレーザーまたはCO2レーザーは、厚さ50mm（2インチ）を超える鋼板を切断できます。ただし、ほとんどの商用アプリケーションでは、厚さ30mmまでの金属をレーザー切断するのが最も費用対効果が高いです。

2. レーザー切断は高価ですか?

初期設備投資は高額です。しかし、外注サービスの場合、部品1個あたりのコストは、材料の種類、厚さ、切断の複雑さ、注文量など、いくつかの要因によって異なります。大量生産の場合、レーザー切断は高速性と材料利用率の高さから、非常にコスト競争力が高くなります。

3. ファイバーレーザーと CO2 レーザーのどちらを選択すべきでしょうか?

これは主なアプリケーションによって異なります。

• ファイバー レーザー:主に 30 mm 未満の金属 (特に鋼、ステンレス鋼、アルミニウム、真鍮、銅) を切断する場合は、速度、効率、メンテナンスの容易さからファイバー レーザーが最適です。
• CO2 レーザー:非常に厚い鋼板 (>30mm) を最高のエッジ品質で切断する必要がある場合、またはさまざまな非金属材料 (木材やアクリルなど) を切断する必要がある場合、CO2 レーザーはより汎用性の高いオプションです。

4. 熱影響部 (HAZ) とは何ですか? また、それは重要ですか?

HAZとは、切断面に沿った小さな領域で、材料の微細構造と機械的特性が熱によって変化した状態を指します。レーザー切断では非常に小さなHAZが生成されますが、熱に弱い合金やその後の精密加工が必要な用途では、この領域が硬度や耐食性に影響を与える可能性があります。このような場合は、ウォータージェット切断のような非加熱加工の方が適している場合があります。
